主要功能如下：

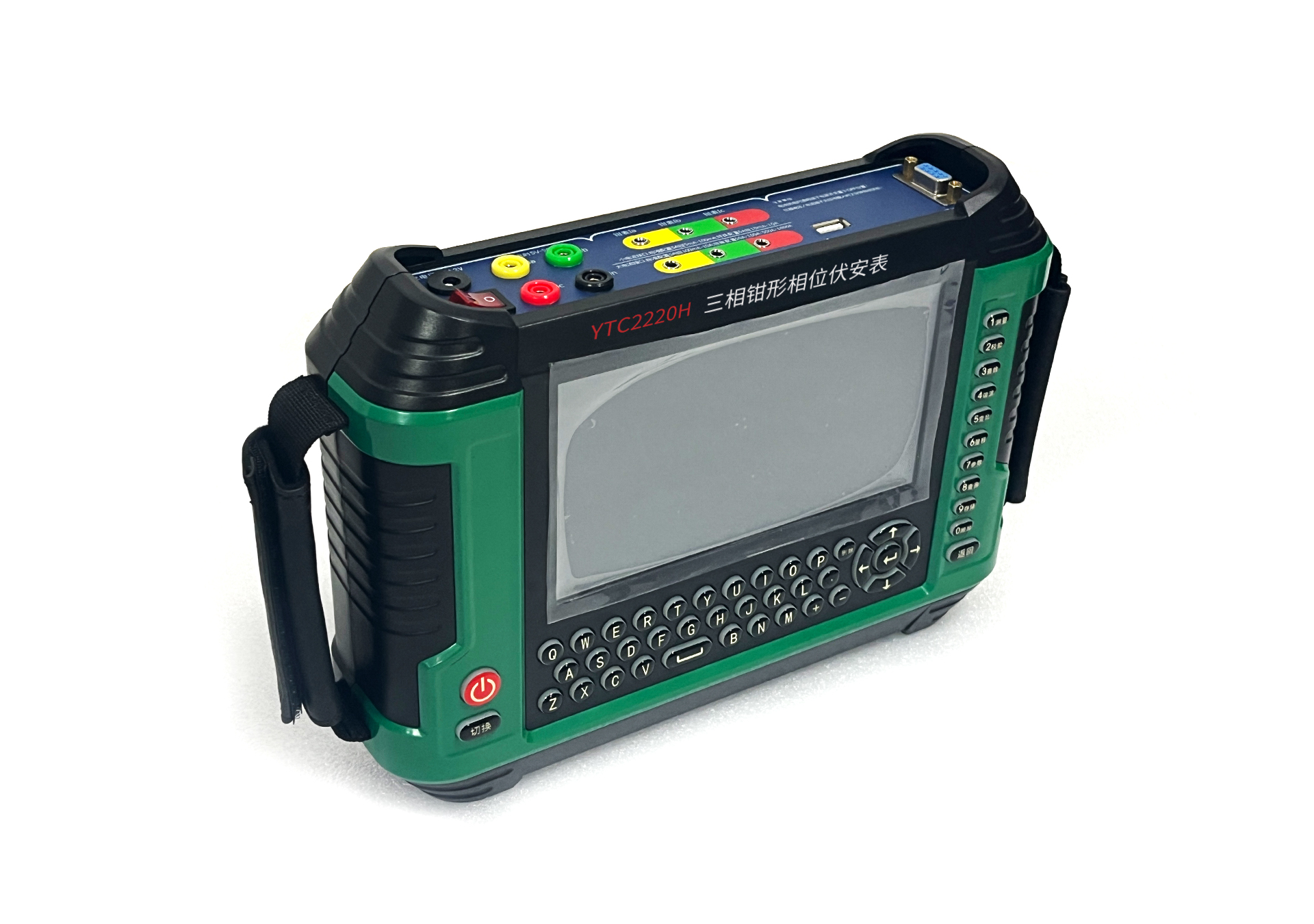

1. 配備7寸（800*480）TFT真彩色液晶顯示器，采用圖形化操作界面，支持觸摸屏與手動按鍵雙重操作模式，界面顯示清晰直觀，可快速讀取各類測量參數，提升現場操作效率。
2. 支持兩圈變Y/Y、Y/△測量功能，可在同一時段同屏顯示三相電壓、六路電流、頻率、有功功率、無功功率、視在功率及功率因數的分相數據與總和功率，同步呈現多種相位關系、雙向量圖，通過中文提示明確正反相序，便于工作人員快速判斷接線合理性。
3. 具備差動保護二次回路極性判別能力，可自動計算高低端差流，精準把控差動保護回路運行狀態，為繼電保護調試提供可靠數據支撐。
4. 常規測量功能全面，可精準測量三相電壓、三相電流、頻率、有功功率、無功功率、視在功率及功率因數的分相數據與總和功率，同時顯示U-U、U-I、I-I多種相位關系及六角向量圖，滿足日常檢測基礎需求。
5. 可自動判別線路負載特性，高效檢查計量二次回路狀態，自動識別三相四線及三相三線接線方式，精準指出接線錯誤位置，同步顯示二次回路接線圖及功率表達式，并自動計算更正系數，大幅降低接線排查與計量校準的工作量。
6. 搭載接線仿真功能，可作為現場工作人員的查線培訓工具，助力提升工作人員查線技能；儀器在不接入電壓、電流信號的情況下，可根據現場實際數據，精準得出對應接線結果，便于培訓實操與現場模擬排查。
7. 無需接入電壓信號，可直接測量六路電流的相位關系，簡化測量流程，適配無電壓接入場景下的電流相位檢測需求。
8. 向量圖繪制支持多坐標基準設置，可選擇X軸、Y軸，以及12點、11點、3點基準，靈活適配多種現場接線方式，滿足不同檢測場景下的向量分析需求。
9. 采用雙電源供電設計，支持交流PT測量端子供電與鋰電池供電雙重模式，鋰電池續航持久，可連續工作8小時，待機時間不低于40小時，保障現場長時間作業無需頻繁充電。
10. 可選配電壓隔離通道，專門用于測量變壓器接線組別或并網核相，拓展儀器適用范圍，滿足變壓器運維與并網檢測的專項需求。
11. 選配500A或1000A電流鉗后，可同時測量三相低壓電流互感器一二次側電流值、CT變比及極性，適配低壓互感器檢測場景，提升檢測全面性。
12. 支持選配微型打印機，可在現場快速打印實測數據，便于數據留存、歸檔與現場交底，提升工作便捷性。
